PSP 1000 主板维修完全指南¶
你的 PSP 1000 出现了各种奇怪的问题：无法开机、频繁死机、部分功能失效，或者干脆变成"砖头"。这些问题的根源往往在主板上。作为 PSP 的核心，主板维修需要一定的电子维修技能，但并非不可完成！
所需工具¶
- 十字螺丝刀，PH00规格
- 塑料撬棒或吉他拨片
- 万用表（数字式）
- 电烙铁和焊锡
- 热风枪（BGA 维修需要）
- 放大镜或显微镜
- 无水酒精和棉签
- 助焊剂和吸锡线
- 防静电手套和工作垫
- 恒温焊台（推荐）
维修步骤¶
1. 安全拆机与主板取出¶
- 完全断电：取出电池和所有可拆卸部件
- 完全拆机：按照标准流程拆开 PSP
- 断开所有连接：
- 屏幕排线
- 按键排线
- UMD 光驱排线
- 扬声器排线
- WiFi 模块排线
- 卸下主板：卸下所有固定主板的螺丝
- 取出主板：小心取出主板，注意不要弯曲
2. 主板外观检查¶
- 目视检查：
- 检查有无烧焦痕迹
- 检查电容是否鼓包漏液
- 检查芯片有无物理损坏
- 检查焊点有无开裂
- 闻味检查：是否有烧焦的电子元件味道
- 触摸检查：轻轻触摸主要芯片，检查是否异常发热
3. 电源电路检查¶
电池供电部分¶
- 测量电池接口：检查电池触点电压
- 检查保险丝：找到并测试主板上的保险丝
- 检查充电芯片：检查充电管理芯片周围电路
- 检查 DC-DC 转换器：测量各电压输出点
电压测量点¶
| 测试点 | 正常电压 | 功能说明 |
|---|---|---|
| 电池接口 | 3.6-4.2V | 电池输入 |
| 主电源输出 | 5.0V | 系统主供电 |
| 核心电压 | 1.2V | CPU/GPU 供电 |
| 内存电压 | 2.5V | 内存供电 |
| 屏幕供电 | 3.3V | 屏幕背光供电 |
4. 常见故障维修¶
故障1：完全无法开机（黑砖）¶
- 检查电源按钮：测量按钮是否正常
- 检查晶振：检查 32.768kHz 和 22.xxxMHz 晶振
- 检查电源芯片：检查电源管理芯片
- 检查 BIOS 芯片：检查固件是否损坏
故障2：开机后死机¶
- 检查内存：运行内存测试程序
- 检查 CPU 供电：测量 CPU 供电是否稳定
- 检查散热：检查散热膏和散热片
- 检查时钟信号：检查时钟发生器
故障3：部分功能失效¶
- WiFi 不工作：检查 WiFi 模块和天线
- 声音问题：检查音频芯片和扬声器
- USB 不识别：检查 USB 接口和芯片
- 按键失灵：检查按键排线和接口
5. 芯片级维修¶
BGA 芯片重焊¶
- 涂助焊剂：在芯片四周涂上适量助焊剂
- 均匀加热：用热风枪均匀加热芯片
- 轻轻推动：用镊子轻轻推动芯片，看是否移动
- 冷却检查：自然冷却后检查焊接质量
更换贴片元件¶
- 标记方向：记录元件的安装方向
- 加热拆除：用热风枪或烙铁拆除旧元件
- 清理焊盘：用吸锡线清理焊盘
- 焊接新元件：对准位置，焊接新元件

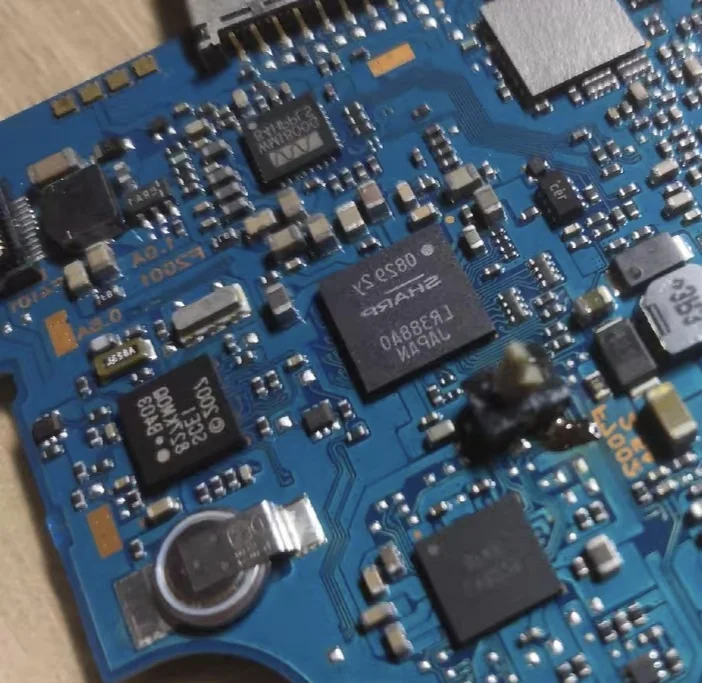

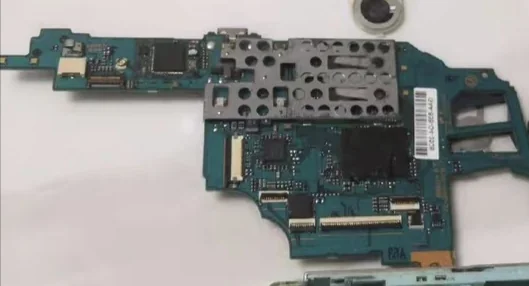

PSP 1000 主板架构¶
🏗️ 主要芯片介绍¶
- MIPS R4000 CPU：333MHz，PSP 的大脑
- Media Engine：负责媒体解码
- GPU：图形处理单元
- 内存：32MB（4MB 为 VRAM）
- 电源管理芯片：管理所有电源
- 音频芯片：Wolfson WM8750
- WiFi 芯片：Marvell 88W8385
🔌 主板接口说明¶
- 电源接口：电池和充电器接口
- 屏幕接口：连接 LCD 屏幕
- UMD 接口：连接 UMD 光驱
- 按键接口：连接所有按键
- 扩展接口：记忆棒和 WiFi 模块
维修难度：★★★★★¶
预计耗时：4-8小时¶
成功概率：50%（简单故障），20%（芯片级故障）¶
🔧 电源电路深度维修¶
充电电路故障¶
- 症状：无法充电，充电指示灯不亮
- 检查点：
- 充电接口是否完好
- 充电保险丝是否熔断
- 充电管理芯片是否损坏
- 相关电容是否正常
- 维修：更换损坏元件，修复电路
电池检测故障¶
- 症状：电池显示不准，突然关机
- 检查点：
- 电池检测电阻
- ADC 检测电路
- 相关滤波电容
- 维修：更换检测电阻，修复检测电路
🛠️ BIOS 恢复与刷写¶
如果主板变砖，可能需要恢复 BIOS：
硬刷 BIOS¶
- 需要设备：编程器或测试架
- 提取 BIOS：从正常 PSP 提取 BIOS 文件
- 写入芯片：将 BIOS 写入故障主板的芯片
- 风险：操作不当可能永久损坏主板
软件恢复¶
- 潘多拉电池：制作神奇电池
- 恢复模式：进入恢复模式刷写固件
- 前提：主板基本功能必须正常
🔍 主板故障诊断流程¶
第一步：电源检查¶
- 测量电池接口电压 → 如果正常
- 测量主电源输出 → 如果正常
- 测量各芯片供电 → 如果正常
- 进入下一步诊断
第二步：时钟检查¶
- 检查 32.768kHz 晶振 → 如果正常
- 检查主时钟晶振 → 如果正常
- 检查时钟分布 → 如果正常
- 进入下一步诊断
第三步：复位检查¶
- 检查复位电路 → 如果正常
- 检查复位信号 → 如果正常
- 检查芯片复位 → 如果正常
- 进入芯片级诊断
第四步：芯片检查¶
- 检查 CPU 工作状态 → 如果正常
- 检查内存通信 → 如果正常
- 检查总线信号 → 如果正常
- 可能需要 BGA 重焊
💡 主板保养与防护¶
日常使用防护¶
- 防静电：接触前触摸金属物体放电
- 防潮湿：避免在潮湿环境使用
- 防过热：避免长时间高负荷运行
- 防震动：避免剧烈震动和跌落
维修时注意事项¶
- 静电防护：使用防静电手环
- 温度控制：焊接温度不要过高
- 时间控制：每个焊点加热时间不超过3秒
- 清洁工作：维修后彻底清洁主板
🎯 维修成本效益分析¶
值得维修的情况¶
- 情感价值：有特殊纪念意义的 PSP
- 稀有版本：限量版或特殊颜色
- 简单故障：保险丝、电容等简单元件故障
- 学习目的：想要学习电子维修
不建议维修的情况¶
- BGA 芯片损坏：维修成本高，成功率低
- 多层板内层损坏：无法修复
- 严重腐蚀：大面积腐蚀的主板
- 价值不高：普通 PSP 1000 二手价仅100-200元
📊 PSP 1000 主板版本区别¶
不同批次的主板¶
- TA-079：最早版本，质量最好
- TA-081：中期版本，常见
- TA-082：后期版本，部分元件有变化
- TA-086：最后版本，最简化
主板兼容性¶
- 屏幕兼容：所有版本屏幕通用
- 外壳兼容：主板尺寸相同，安装孔一致
- 固件兼容：不同版本可能需要不同固件
- 维修差异：不同版本元件位置可能不同
🔬 专业维修设备推荐¶
基础设备¶
- 万用表：Fluke 或 UNI-T 品牌
- 恒温焊台：白光或快克品牌
- 热风枪：858D 或类似型号
- 放大镜：带 LED 照明的放大镜
高级设备¶
- 示波器：100MHz 带宽足够
- BGA 返修台：专业芯片维修
- 显微镜：电子维修显微镜
- 编程器：BIOS 刷写设备
维修经验分享：PSP 1000 的主板设计相当成熟，大多数故障集中在电源部分。如果是电容问题，维修成功率很高。但如果是 BGA 芯片问题，除非有专业设备，否则不建议尝试。
安全第一：主板维修涉及高压和精密操作，如果没有经验，最好寻求专业帮助。错误的维修可能造成进一步损坏，甚至安全风险。
最后建议：在决定维修前，先评估 PSP 的价值和维修成本。有时更换整个主板（二手约80-120元）比维修更经济。但如果是为了学习或怀旧，维修过程本身就是一种乐趣。
