SNES 2CHIP 50-60 Hz 无开关改造 + LED改造完全指南¶

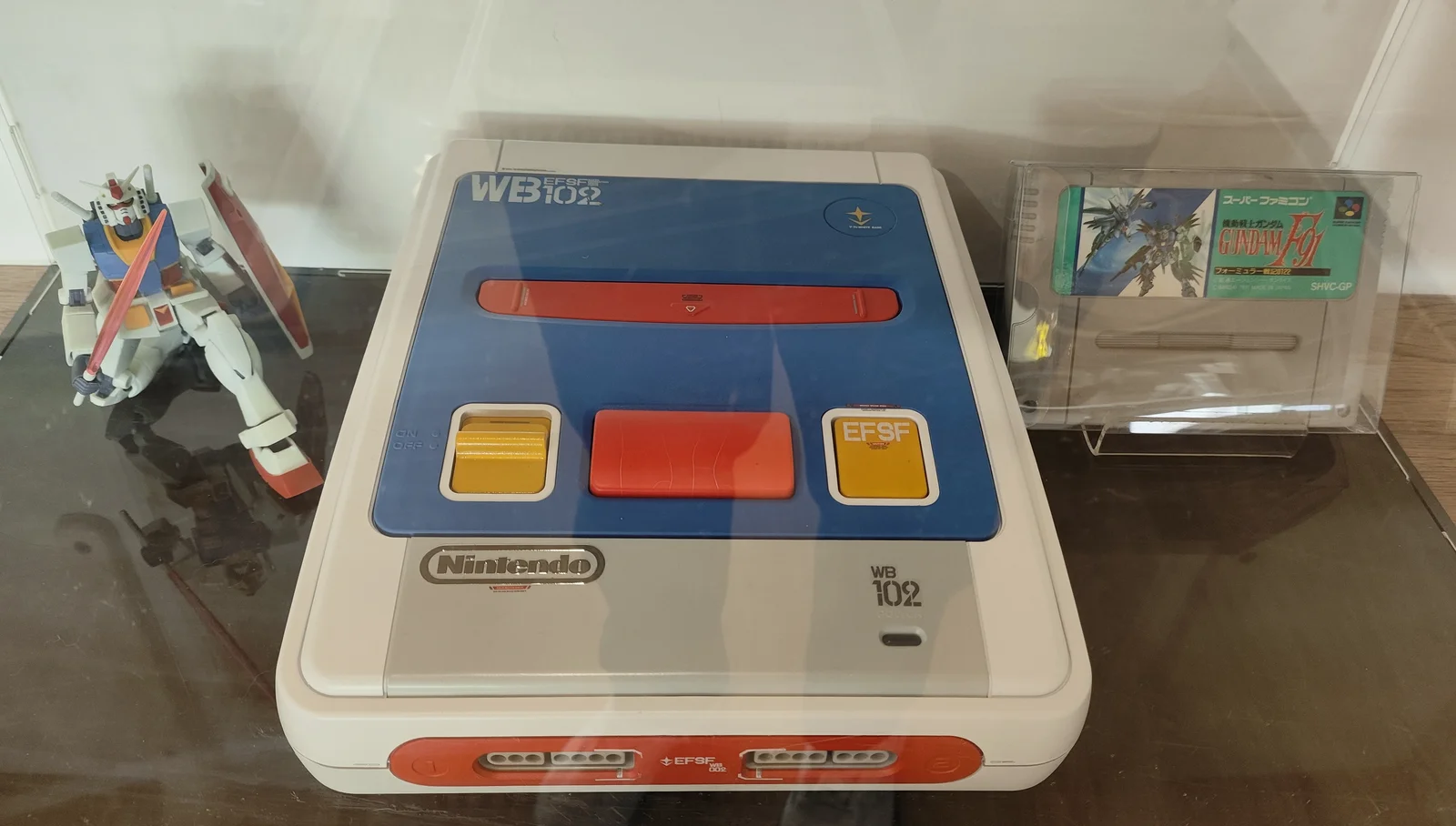

Super Nintendo 高达限定版

概述¶

本指南介绍如何对使用2CHIP主板的Super Nintendo（SNES）进行高级改造，实现50Hz/60Hz无开关自动切换，并添加状态LED指示灯。这项改造特别适合PAL地区（50Hz）的SNES用户，使其能够无缝运行NTSC（60Hz）游戏，同时通过LED指示灯显示当前视频模式。

改造原理¶

2CHIP主板识别¶

SNES有两种主要主板设计： 1. 1CHIP：较晚期的设计，将PPU1和PPU2集成到单个芯片 2. 2CHIP：早期设计，使用分离的PPU1和PPU2芯片

本改造仅适用于2CHIP主板，因为1CHIP主板需要不同的改造方法。

50Hz/60Hz切换原理¶

PAL SNES默认运行在50Hz，而NTSC游戏设计为60Hz。通过修改主板的时钟电路，可以： 1. 检测游戏卡带的区域信息 2. 自动切换相应的时钟频率 3. 无需物理开关，实现智能切换

LED指示原理¶

添加LED指示灯，通过不同颜色或闪烁模式显示： - 当前视频模式（50Hz/60Hz） - 改造电路工作状态 - 可能的错误状态

所需工具与材料¶

电子元件¶

微控制器（如ATtiny85或PIC12F675）
16MHz晶体振荡器
22pF陶瓷电容 ×2
10kΩ电阻 ×2
220Ω电阻 ×2
LED（双色或两个单色）
肖特基二极管（1N5817或类似）
万能电路板或定制PCB
连接线（细导线）

工具¶

电烙铁（温度可控）
焊锡和助焊剂
吸锡器或吸锡线
万用表
示波器（推荐但不必需）
编程器（用于微控制器）
钻头（用于LED安装）
热缩管或绝缘胶带

软件¶

微控制器编程软件
改造固件（需要下载或自己编写）
串口终端程序（用于调试）

安全注意事项¶

静电防护：全程佩戴防静电腕带
断电操作：所有焊接必须在主机完全断电状态下进行
精细操作：主板上的焊点很小，需要精细的焊接技巧
测试验证：每个阶段都要测试，避免累积错误
备份固件：如果修改现有固件，先备份原始版本

改造步骤¶

阶段1：准备工作¶

步骤1：确认主板类型¶

打开SNES外壳
识别主板是否为2CHIP：
寻找两个较大的PPU芯片（通常标记为S-PPU1和S-PPU2）
1CHIP主板只有一个PPU芯片
记录主板型号和版本

步骤2：规划改造布局¶

确定微控制器安装位置
规划LED安装位置（外壳或内部）
规划走线路径，避免干扰其他电路

步骤3：准备微控制器¶

编程微控制器：
下载或编写50/60Hz自动检测固件
使用编程器烧录固件
测试微控制器基本功能
组装时钟电路：
将晶体振荡器和电容连接到微控制器
在万能板上搭建完整电路
测试电路工作频率

阶段2：主板修改¶

步骤1：定位关键测试点¶

需要连接的主要测试点： 1. 区域检测点：用于检测卡带区域 2. 时钟控制点：用于切换50/60Hz 3. 电源点：+5V和GND 4. 视频输出点（可选）：用于模式检测

步骤2：焊接连接线¶

电源连接：
找到稳定的+5V电源点
找到接地点
焊接细导线，使用热缩管绝缘
区域检测连接：
定位卡带插槽的区域检测引脚
焊接细导线到微控制器的输入引脚
添加上拉/下拉电阻（根据设计）
时钟控制连接：
定位主板上的时钟电路
找到频率控制点
焊接控制线到微控制器的输出引脚
LED连接：
规划LED安装位置
钻孔安装LED（如果安装在外壳）
连接LED到微控制器输出引脚

步骤3：安装改造电路¶

固定微控制器板：
使用双面胶或热熔胶固定
确保不会短路到其他部件
确保不会干扰外壳闭合
整理连接线：
使用扎带或胶带固定线缆
避免线缆被夹住
保持整洁的外观

阶段3：测试与调试¶

步骤1：基本电源测试¶

不插入卡带，接通电源
测试改造电路是否获得正确电压
测试微控制器是否正常启动
测试LED初始状态

步骤2：功能测试¶

50Hz模式测试：
插入PAL游戏卡带
观察LED指示（应为50Hz模式）
测试游戏运行，检查视频稳定性
60Hz模式测试：
插入NTSC游戏卡带
观察LED指示（应为60Hz模式）
测试游戏运行，检查视频稳定性
自动切换测试：
交替插入不同区域卡带
观察模式切换是否快速准确
测试切换过程中视频是否稳定

步骤3：高级测试¶

时序测试（如果有示波器）：
测量实际输出频率
检查时钟信号的稳定性
测量切换时间
兼容性测试：
测试多种游戏卡带
测试特殊芯片游戏（如Super FX）
测试长时间运行的稳定性
温度测试：
长时间运行游戏
检查改造电路温度
确保无过热现象

阶段4：最终组装¶

步骤1：优化安装¶

检查所有连接是否牢固
确保无短路风险
优化线缆布局
添加额外绝缘（如果需要）

步骤2：外壳修改¶

LED安装：
如果LED安装在外壳，确保开口整洁
使用合适的LED支架或扩散器
确保LED可见但不刺眼
开关安装（如果需要）：
如果需要手动覆盖开关，安装微型开关
确保开关操作顺畅
标记开关功能

步骤3：最终测试¶

完全组装主机
进行全面功能测试
测试所有原始功能是否正常
测试改造功能在各种条件下的表现

LED指示方案¶

方案A：双色LED¶

绿色：60Hz模式（NTSC）
红色：50Hz模式（PAL）
橙色（同时亮起）：切换中或错误状态

方案B：双LED¶

LED1（蓝色）：60Hz模式
LED2（黄色）：50Hz模式
同时闪烁：错误状态

方案C：单LED模式指示¶

常亮：60Hz模式
慢闪烁（1Hz）：50Hz模式
快闪烁（5Hz）：错误或切换中

固件功能选项¶

基本功能¶

自动区域检测
自动频率切换
LED状态指示

高级功能（如果固件支持）¶

手动覆盖模式
频率微调（针对特定电视）
诊断模式
设置保存（如果使用EEPROM）

调试功能¶

串口输出状态信息
错误代码显示
自检模式

常见问题与解决方案¶

问题1：改造后无视频输出¶

可能原因：时钟信号问题或焊接错误
解决方案：检查时钟连接，使用示波器验证信号

问题2：模式检测不准确¶

可能原因：区域检测连接错误或固件问题
解决方案：检查检测电路，更新或调试固件

问题3：LED不亮或显示错误¶

可能原因：LED连接错误或电阻值不当
解决方案：检查LED电路，测试LED和电阻

问题4：游戏运行不稳定¶

可能原因：时钟信号不稳定或干扰
解决方案：检查电源滤波，优化布线，添加屏蔽

问题5：改造电路过热¶

可能原因：短路或元件故障
解决方案：检查电流消耗，更换故障元件

高级优化选项¶

电源优化¶

添加稳压电路确保稳定供电
添加滤波电容减少噪声
使用低功耗元件减少发热

信号优化¶

使用屏蔽线减少干扰
添加缓冲器增强信号
优化接地减少噪声

功能扩展¶

添加RGB输出增强（同时进行）
添加音频增强电路
添加保存状态功能

兼容性考虑¶

主板兼容性¶

仅适用于2CHIP主板
不同版本的2CHIP主板可能需要调整
某些第三方或克隆主板可能不兼容

游戏兼容性¶

大多数游戏应该兼容
某些特殊芯片游戏可能需要测试
某些自制或修改游戏可能行为异常

显示设备兼容性¶

大多数现代电视支持50Hz和60Hz
某些旧电视可能只支持一种模式
可能需要调整电视设置

安全与保修¶

安全考虑¶

改造会使原厂保修失效
不当改造可能永久损坏主机
只应在了解风险的情况下进行

可逆性¶

设计改造时应考虑可逆性
使用接插件而不是直接焊接（如果可能）
保留所有原始部件

专业建议¶

技能要求¶

中级电子技能：能够阅读电路图，进行精细焊接
编程基础：能够理解和修改微控制器代码
测试能力：能够使用基本测试设备诊断问题

学习资源¶

研究SNES主板原理图
学习微控制器编程
加入改造社区获取支持

逐步进行¶

先在不重要的主板上练习
分阶段测试，不要一次完成所有改造
每个阶段都充分测试

总结¶

SNES 2CHIP 50-60Hz无开关改造是一项高级的修改项目，需要电子技能、编程知识和耐心。成功完成这项改造后，您的PAL SNES将能够智能切换视频模式，无需手动开关，并通过LED指示灯提供清晰的视觉反馈。

这项改造不仅提升了主机的功能性，也是深入了解SNES硬件的好机会。如果您是初学者，建议先从简单的维修项目开始，逐步提升技能后再尝试这种高级改造。

最后更新：2026年2月28日
参考来源：iFixit SNES 2CHIP 50-60 Hz Switchless Mod + LED Mod Guide
