Super Nintendo主板更换完全指南

概述

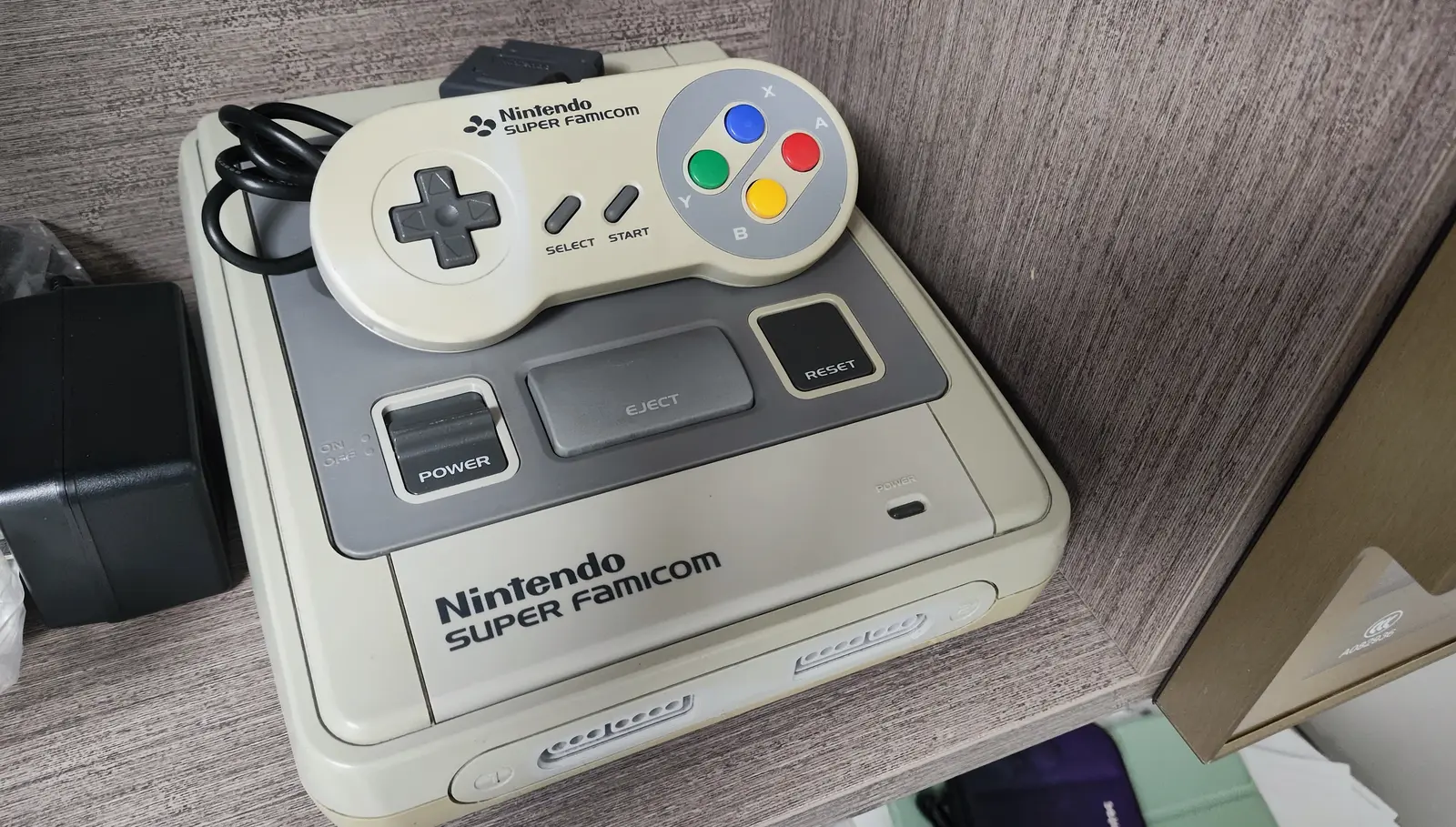

Super Nintendo（SNES）主板是主机的核心组件，包含CPU、PPU、RAM、ROM等关键芯片。由于老化、电源问题、物理损坏或液体损坏，主板可能出现各种故障。本指南将详细介绍如何诊断和更换SNES主板，这是最高级别的维修操作之一。

所需工具

• 十字螺丝刀（#00、#0、#1号）
• 平头螺丝刀或塑料撬棒
• 镊子
• 防静电腕带（必需）
• 防静电工作垫
• 新的SNES主板（确保兼容性）
• 异丙醇和棉签
• 压缩空气罐
• 万用表（用于测试）
• 热风枪或芯片拆卸工具（可选，用于芯片移植）
• 电烙铁和焊锡（可选，用于连接移植）

安全注意事项

1. 静电防护：主板包含敏感CMOS芯片，必须全程佩戴防静电腕带
2. 断电操作：确保主机完全断电，拔掉所有连接线
3. 部件保护：拆卸时保护所有连接器和脆弱部件
4. 拍照记录：每一步都拍照，记录所有连接和部件位置
5. 耐心细致：这是复杂操作，需要耐心和细心

诊断步骤

在决定更换主板前，必须准确诊断问题：

步骤1：症状分析

1. 完全无反应：
2. 电源指示灯不亮
3. 无视频/音频输出

4. 可能是电源问题或主板严重故障

5. 部分功能失效：

6. 有电源但无视频
7. 视频有但无音频
8. 特定游戏不运行

9. 可能是特定芯片故障

10. 间歇性故障：

11. 时好时坏
12. 受温度或振动影响
13. 可能是接触不良或老化

步骤2：排除其他可能性

1. 电源测试：
2. 测试电源适配器输出电压

3. 检查主板电源输入点

4. 视频/音频测试：

5. 测试视频线
6. 测试电视输入

7. 测试音频输出

8. 外围设备测试：

9. 测试控制器
10. 测试卡带
11. 测试RF调制器（如果使用）

步骤3：主板检查

如果怀疑主板问题： 1. 视觉检查： - 检查有无烧焦痕迹 - 检查电容是否漏液、鼓包 - 检查芯片引脚是否腐蚀 - 检查电路板有无裂纹

1. 嗅觉检查：
2. 闻有无烧焦气味

3. 注意电解液泄漏的特殊气味

4. 基本电气测试：

5. 测试主要电源点电压
6. 测试关键信号
7. 注意：深入测试需要专业设备

更换步骤

步骤1：准备工作

1. 建立防静电工作站：
2. 铺设防静电工作垫
3. 佩戴防静电腕带，连接到接地点

4. 确保工作区域干净、整洁、照明良好

5. 准备记录工具：

6. 相机或手机用于拍照
7. 标签纸标记连接器

8. 笔记本记录步骤

9. 准备部件容器：

10. 使用有分隔的容器存放螺丝
11. 准备小袋子存放小部件
12. 标记所有拆卸的部件

步骤2：完全拆卸主机

1. 拆卸外壳：
2. 卸下所有外部螺丝
3. 小心分离上下外壳

4. 断开内部连接线（电源开关、复位按钮等）

5. 拆卸屏蔽罩：

6. SNES主板通常有金属屏蔽罩
7. 卸下固定屏蔽罩的螺丝

8. 小心取下屏蔽罩，注意可能有的接地片

9. 拆卸主板固定件：

10. 卸下固定主板的螺丝
11. 注意可能有塑料支柱或固定卡扣
12. 记录所有固定点的位置

步骤3：断开所有连接

1. 识别所有连接器：
2. 电源输入连接器
3. 视频输出连接器（多针或RF）
4. 控制器端口连接线
5. 电源开关/复位按钮连接线

6. 卡带插槽连接（如果可分离）

7. 断开连接：

8. 使用镊子或塑料工具小心断开连接器
9. 不要用力拉扯电线

10. 拍照记录每个连接器的方向和位置

11. 标记连接器：

12. 使用标签纸标记每个连接器
13. 或拍照时在照片上标注
14. 确保重新连接时不会出错

步骤4：取出旧主板

1. 解除最后固定：
2. 检查是否所有固定点都已解除

3. 检查是否有隐藏的卡扣或胶粘

4. 小心取出：

5. 双手平稳托起主板
6. 注意不要弯曲或扭曲主板

7. 避免碰到敏感元件

8. 放置旧主板：

9. 将旧主板放在防静电袋或泡沫上
10. 保留作为参考或零件来源

步骤5：准备新主板

1. 检查新主板：
2. 视觉检查有无明显损坏
3. 检查所有芯片是否完好

4. 测试关键连接点（如果可能）

5. 清洁处理：

6. 用压缩空气清洁灰尘
7. 用异丙醇清洁连接器触点

8. 检查并确保所有焊点完好

9. 兼容性确认：

10. 确认主板型号与您的SNES兼容
11. 检查连接器位置和类型是否匹配
12. 确认固定点位置一致

步骤6：安装新主板

1. 定位主板：
2. 将新主板对准安装位置
3. 确保所有固定孔对齐

4. 确保连接器位置正确

5. 初步固定：

6. 先安装几个关键固定点
7. 不要完全拧紧，留出调整空间

8. 检查主板是否平整安装

9. 连接所有线缆：

10. 按照标记和照片重新连接所有线缆
11. 确保每个连接器完全插入
12. 检查连接方向和锁定机制

步骤7：重新组装

1. 安装屏蔽罩：
2. 安装金属屏蔽罩
3. 确保接地片接触良好

4. 拧紧所有固定螺丝

5. 安装内部部件：

6. 重新安装电源开关、复位按钮等
7. 确保所有内部部件正确就位

8. 检查线缆不会被夹住

9. 安装外壳：

10. 对齐上下外壳
11. 确保所有卡扣正确对接
12. 拧紧所有外部螺丝

步骤8：测试与验证

阶段1：基本电源测试

1. 不插入卡带测试：
2. 连接电源
3. 打开电源开关
4. 观察电源指示灯

5. 电视应显示"无信号"或类似画面

6. 安全观察：

7. 观察有无异常气味
8. 触摸主板关键区域，检查是否异常发热
9. 监听有无异常声音

阶段2：功能测试

1. 插入测试卡带：
2. 使用已知良好的游戏卡带
3. 插入卡带，打开电源

4. 观察游戏是否正常启动

5. 全面功能测试：

6. 测试视频输出（颜色、清晰度）
7. 测试音频输出（左右声道）
8. 测试两个控制器端口
9. 测试电源开关和复位按钮

10. 测试卡带弹出功能

11. 长时间测试：

12. 运行游戏30分钟以上
13. 检查稳定性，有无随机重启
14. 测试不同游戏，检查兼容性

芯片移植选项

如果新主板缺少某些芯片或需要保留特定功能：

选项A：芯片级移植

1. 识别关键芯片：
2. CPU (Ricoh 5A22)
3. PPU (S-PPU1, S-PPU2)
4. 声音芯片 (S-SMP)

5. 其他特殊芯片

6. 芯片拆卸：

7. 使用热风枪或专用拆卸工具
8. 控制温度，避免损坏芯片或主板

9. 清理焊盘，准备移植

10. 芯片安装：

11. 对齐芯片方向（注意标记）
12. 使用适当焊接技术
13. 检查所有引脚连接

选项B：模块移植

1. RF模块移植（如果需要）：
2. 早期SNES有内置RF调制器

3. 如果需要，从旧主板移植

4. 区域芯片移植：

5. 不同区域的主板可能有区域锁定芯片
6. 如果需要特定区域兼容性，移植相关芯片

常见问题与解决方案

问题1：更换后完全无反应

• 可能原因：电源连接错误或主板故障
• 解决方案：检查所有电源连接，测试电源输入点

问题2：有电源但无视频/音频

• 可能原因：视频/音频连接错误或芯片问题
• 解决方案：检查相关连接，测试视频/音频芯片

问题3：特定游戏不运行

• 可能原因：兼容性问题或特定芯片故障
• 解决方案：检查主板型号兼容性，测试相关芯片

问题4：间歇性故障

• 可能原因：接触不良或温度敏感
• 解决方案：检查所有连接，测试在不同温度下的表现

预防性维护

1. 环境控制：
2. 保持主机在干燥、温度稳定的环境
3. 避免灰尘积累

4. 定期清洁通风口

5. 电源保护：

6. 使用质量好的电源适配器
7. 避免电压波动

8. 不使用时拔掉电源

9. 定期检查：

10. 每年检查一次内部状况
11. 检查电容状态
12. 清洁内部灰尘

技术规格

• CPU：Ricoh 5A22 (基于65C816)，3.58 MHz
• PPU：S-PPU1 和 S-PPU2
• RAM：128KB工作RAM，64KB视频RAM
• 声音：S-SMP (基于SPC700)，S-DSP
• 视频输出：RF，复合视频，RGB（某些型号）
• 电源：DC 10V，850mA

专业建议

1. 备份考虑：
2. 如果旧主板有重要数据或特殊修改，考虑备份

3. 拍照记录所有特殊布线或修改

4. 兼容性研究：

5. 研究不同SNES型号的主板兼容性

6. 了解区域差异和修改可能性

7. 专业帮助：

8. 如果不熟悉主板级维修，考虑寻求专业帮助

9. 复杂的芯片移植需要专业设备和技术

10. 测试设备：

11. 如果有条件，使用示波器、逻辑分析仪等专业设备测试
12. 建立系统化的测试流程

总结

SNES主板更换是最高级别的维修操作，需要专业知识、精细操作和适当的工具。通过本指南的详细步骤，您可以系统地完成这项复杂工作。然而，如果您对电子维修不熟悉，或者主板包含有价值的修改，强烈建议寻求专业维修服务。记住，防静电措施是成功的关键，耐心和细心比速度更重要。

---
